低壓配電柜漏電跳閘解決方案
低壓配電柜是電力系統中重要的配電設備，漏電跳閘是其常見故障之一。漏電跳閘不僅會影響正常的電力供應，還可能帶來觸電安全隱患。因此，快速準確地排查并解決漏電跳閘問題至關重要。本文石家莊配電柜定制廠家德蘭電氣將詳細分析漏電跳閘的常見原因，并給出系統的解決步驟及預防措施。
一、漏電跳閘常見原因
線路絕緣損壞：電纜或?qū)Ь€因老化、磨損、受潮、鼠咬等原因，導致絕緣層破裂，相線與零線或地線之間出現漏電電流。這種情況在潮濕環境、老舊線路或施工不規范的場所尤為常見。
用電設備漏電：連接到配電柜的用電設備（如電機、水泵、電焊機等）內部絕緣損壞，導致設備金屬外殼帶電，產生漏電電流。設備長期過載運行、散熱不良或維護不當是引發此類問題的主要因素。
漏電保護器故障：漏電保護器本身出現故障，如脫扣機構損壞、電子元件老化、整定電流值設置不當?shù)龋赡軐?dǎo)致其誤動作或拒動作。此外，漏電保護器選型不合適，如額定電流小于實際負載電流，也會頻繁跳閘。
接地系統異常：配電柜接地裝置松動、銹蝕或接地電阻過大，無法有效將漏電電流導入大地，導致漏電保護器檢測到漏電信號而跳閘。接地網設計不合理也可能引發此類問題。
二、漏電跳閘解決步驟
斷電安全準備：首先斷開低壓配電柜的總電源開關，并在開關處懸掛“禁止合閘，有人工作”的警示牌，確保作業安全。同時，使用驗電器檢測配電柜內各相線、零線是否無電，避免觸電事故。
判斷故障范圍：合上總電源開關（若跳閘后無法合上，則直接進行下一步），然后逐一斷開配電柜內各分支回路開關。每斷開一個分支回路后，觀察總漏電保護器是否還會跳閘。如果斷開某個分支回路后，總漏電保護器不再跳閘，則說明故障位于該分支回路；若所有分支回路斷開后，總漏電保護器仍跳閘，則故障可能在總線路或配電柜內部。

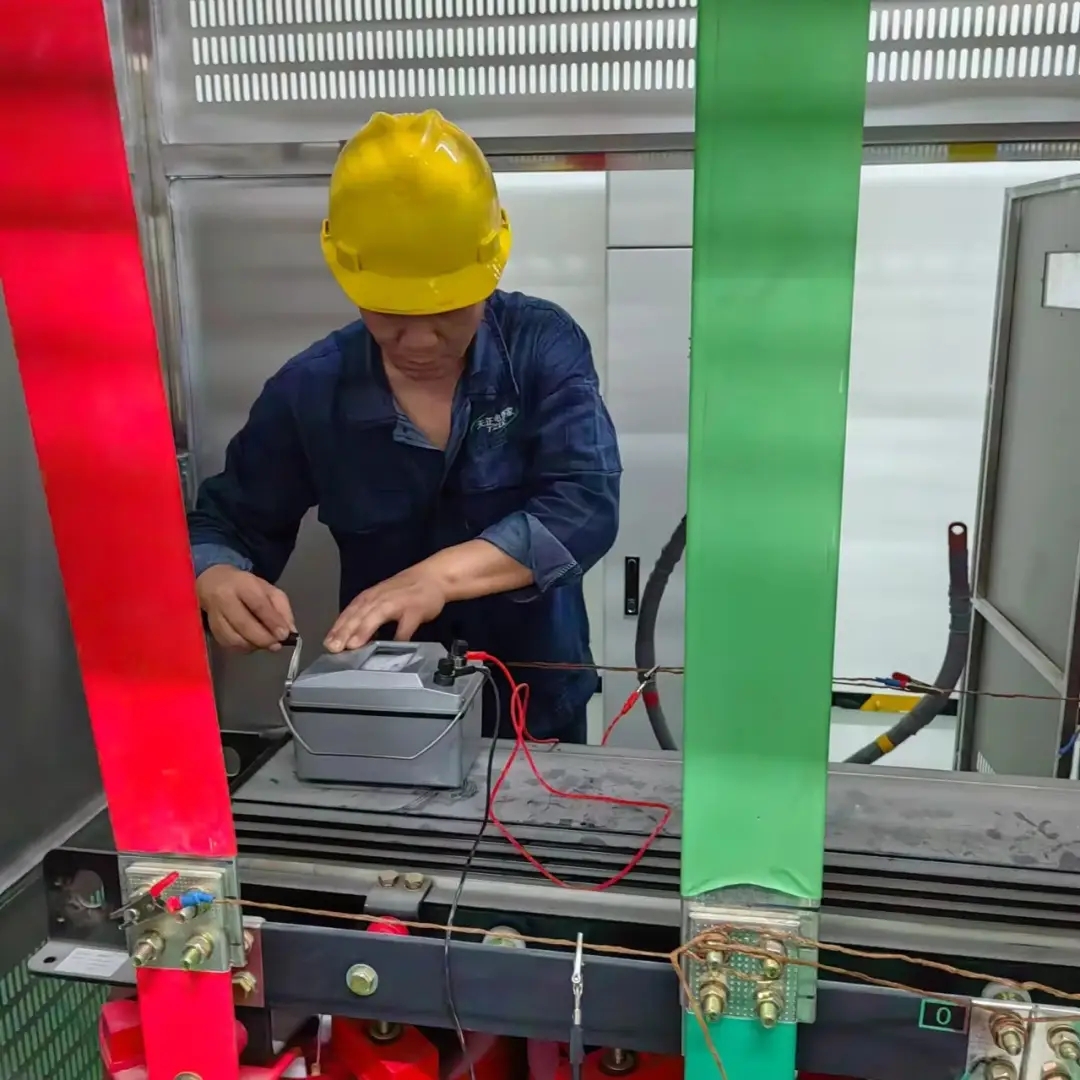

排查具體故障點： 若故障在分支回路：先檢查該回路的電纜線路，查看是否有明顯的破損、老化、受潮痕跡，可使用絕緣搖表（兆歐表）測量線路的絕緣電阻，通常要求絕緣電阻值不低于0.5MΩ。若線路絕緣正常，則檢查該回路連接的用電設備，將設備斷開電源后，單獨測量設備的絕緣電阻，判斷設備是否漏電。
若故障在總線路或配電柜內部：檢查總線路電纜的絕緣情況，以及配電柜內的母線、接線端子、斷路器等部件是否有松動、銹蝕、短路痕跡。同時，檢查漏電保護器本身，可更換一個同型號的合格漏電保護器進行測試，判斷原保護器是否故障。
修復故障點： 線路絕緣損壞：對于輕微破損的線路，可使用絕緣膠帶包裹修復；若破損嚴重或線路老化，應及時更換新的電纜。更換電纜時，需選擇與原線路規格一致的電纜，并確保接線牢固、絕緣可靠。
用電設備漏電：若設備輕微漏電，可對設備內部進行絕緣處理，如更換老化的絕緣部件；若設備漏電嚴重或無法修復，應更換合格的用電設備。
漏電保護器故障：直接更換符合要求的漏電保護器，更換時需注意保護器的額定電流、漏電動作電流等參數應與實際負載匹配。
接地系統異常：檢查接地裝置，緊固松動的接地螺栓，更換銹蝕的接地導體，確保接地電阻符合規范要求（通常低壓系統接地電阻不大于4Ω）。
測試恢復供電：故障修復后，再次使用絕緣搖表測量線路和設備的絕緣電阻，確認絕緣合格。然后合上分支回路開關，最后合上總電源開關，觀察配電柜運行情況，確保漏電跳閘現象不再發生。同時，監測配電柜的電壓、電流等參數，確保設備運行正常。
三、預防漏電跳閘措施
定期檢查維護：定期對低壓配電柜及所屬線路、設備進行檢查，包括線路絕緣情況、接線端子緊固情況、漏電保護器性能、接地系統等，發現問題及時處理。建議每季度進行一次常規檢查，每年進行一次全面檢修。
規范布線施工：線路敷設應符合規范要求，避免電纜受到擠壓、磨損、受潮。電纜接頭應采用合格的接線端子，確保連接牢固、絕緣可靠。在潮濕、多塵、腐蝕性環境中，應選用具有相應防護等級的電纜和設備。
選用合格設備：漏電保護器、斷路器、電纜等設備應選用符合國家標準的合格產品，嚴禁使用假冒偽劣產品。根據負載情況合理選型，確保設備參數與實際需求匹配。
加強負載管理：避免用電設備長期過載運行，合理安排用電負荷，防止線路和設備因過熱導致絕緣損壞。對于大功率設備，應單獨設置分支回路，避免與其他設備共用回路。

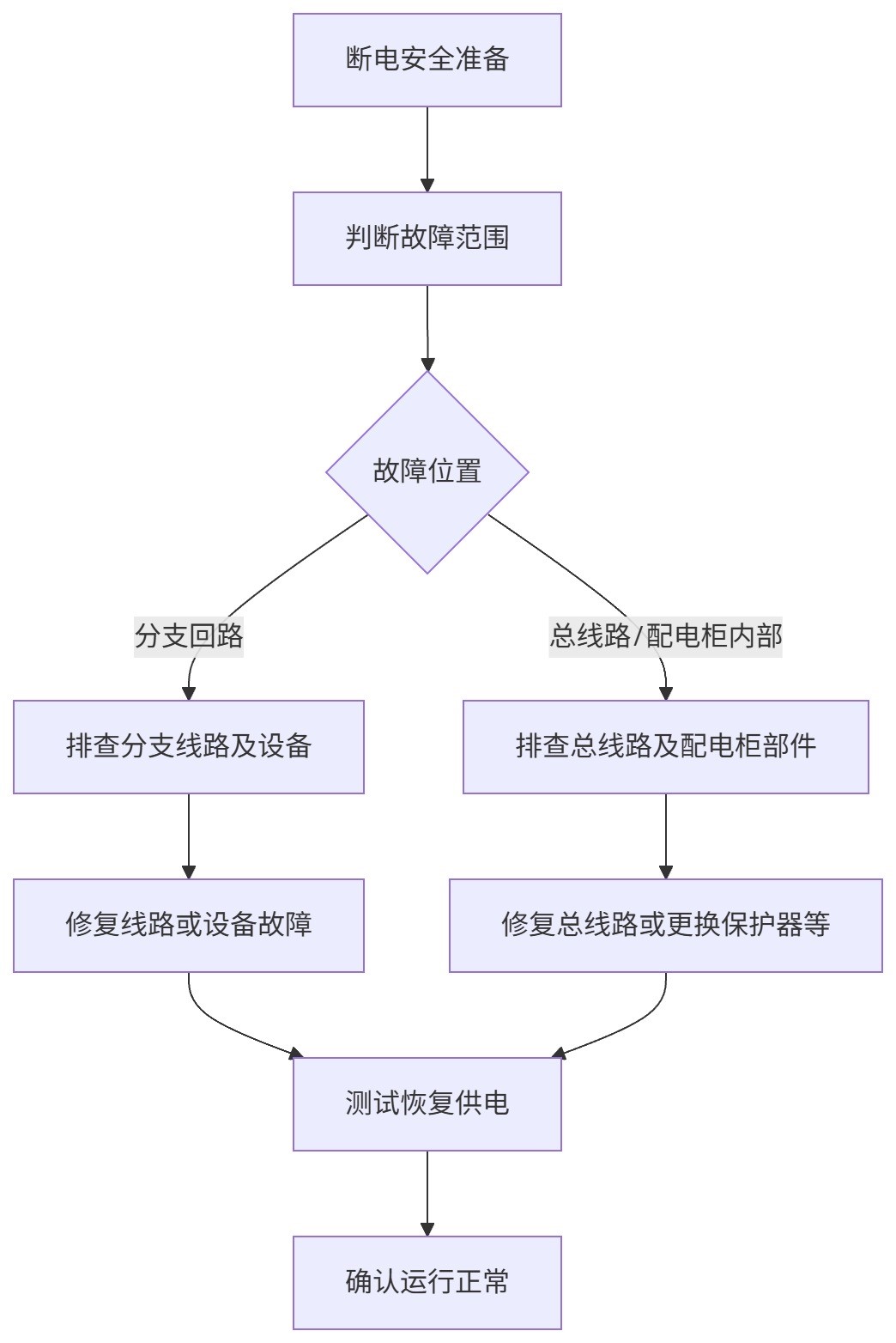

四、漏電跳閘解決流程配圖
